BIGTREETECH SKR V1.1 32-разрядная плата управления MKSGEN-L + экран TFT35 Дисплей + 5 шт. TMC2130 Драйвер Набор для 3D-принтера Reprap - 1TopShop
относительно TMC2130:
TMC2130 (режим DIY) не требует смены прошивки

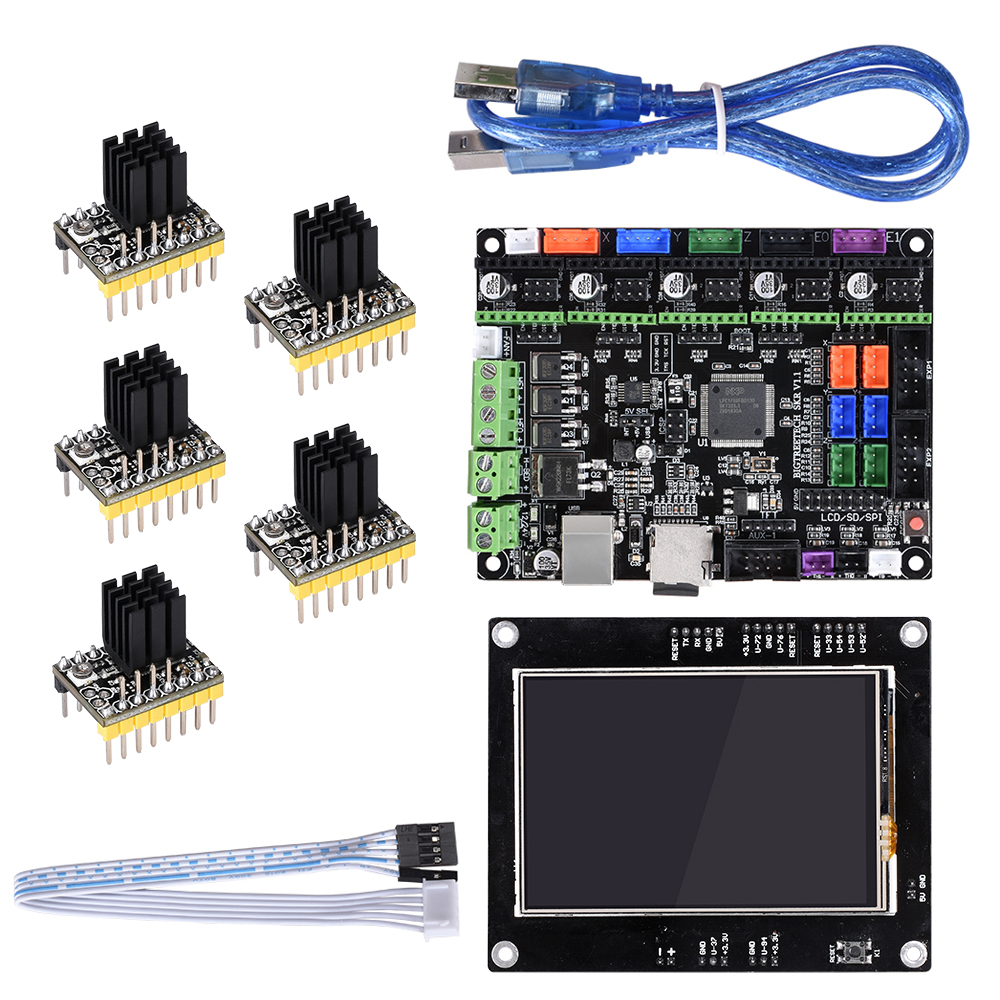

В комплект поставки входят:
1 х 32-битная плата управления SKR V1.1 MKSGEN-L
1 х TFT35 Дисплей экран
5 х TMC2130 водитель
1 х 32-битная плата управления SKR V1.1 MKSGEN-L
1 х TFT35 Дисплей экран
5 х TMC2130 водитель
относительно TMC2130:
TMC2130 (режим DIY) не требует смены прошивки
● STP / DIR Инструкции по подключению:
1. Сопротивление сварки в положении R5, чтобы драйвер STP / DIR работал в режиме работы;
2. Выбор режима работы: SDI (CFG1), SCK (CFG2)

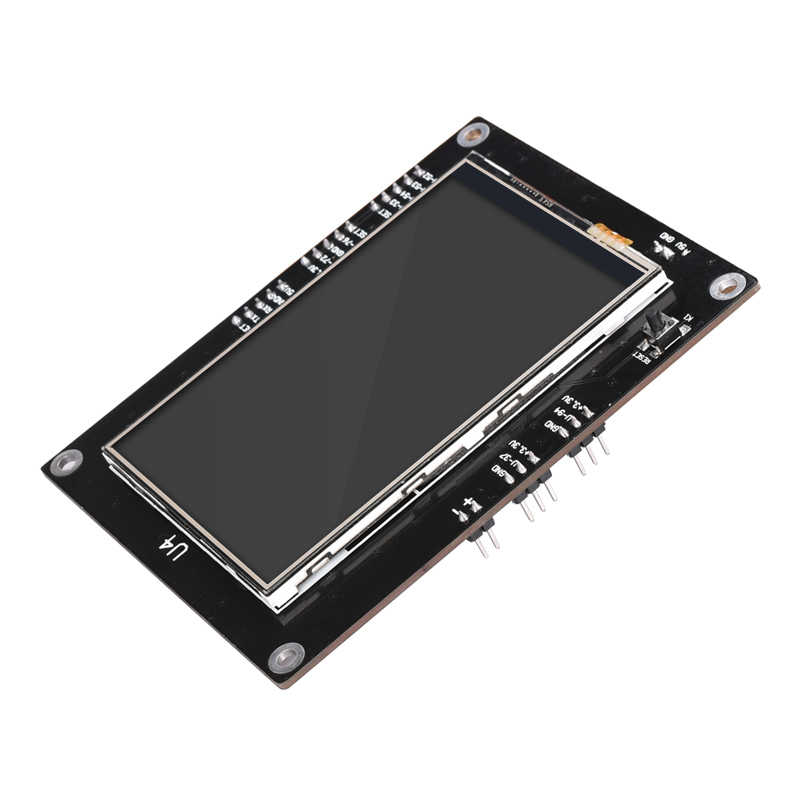

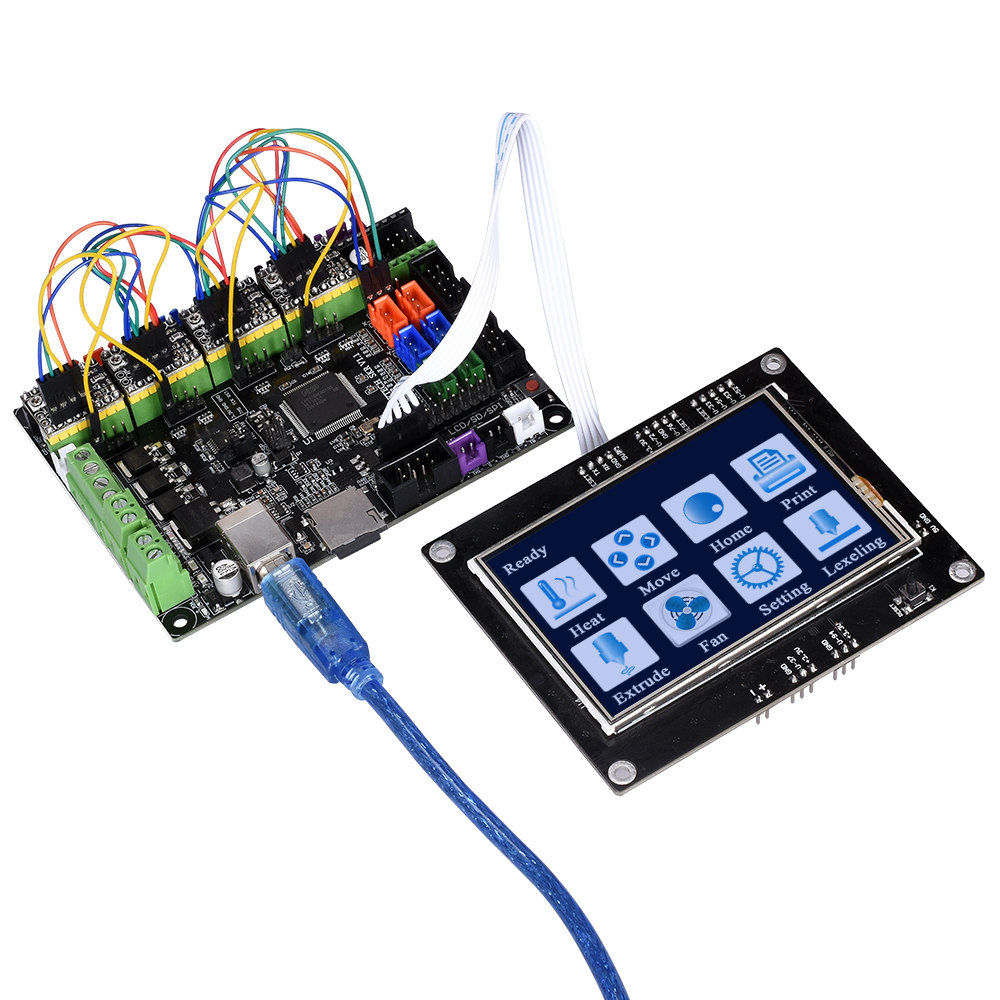

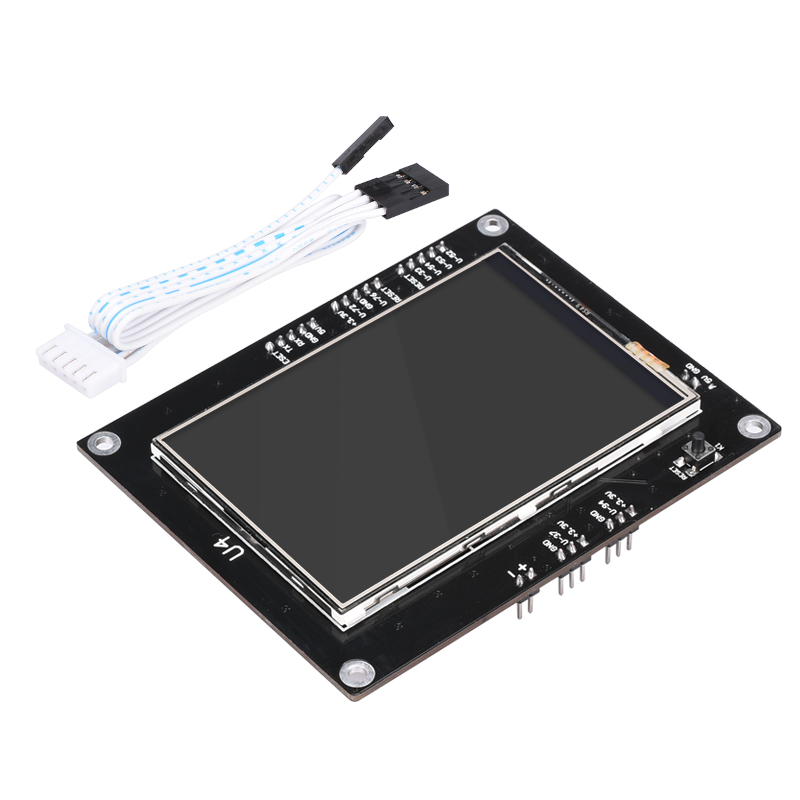

относительно TFT35 сенсорный экран: 1. 3,5-дюймовый цвет сенсорный экран
2. Обеспечение непрерывного обновления программного обеспечения, простота обновления.
3. Может использоваться на большинстве материнских плат для 3D-принтеров.
4. Мастер программа не нуждается в модификации.
5. BIGTREETECH TFT35 V1.0 может поддерживать настройку изображения,
загрузочный логотип, все изображения кнопок могут быть разработаны.
6. BIGTREETECH TFT35 V1.0 может поддерживать 7 пользовательских кнопок.
7. Хороший эффект рассеивания тепла

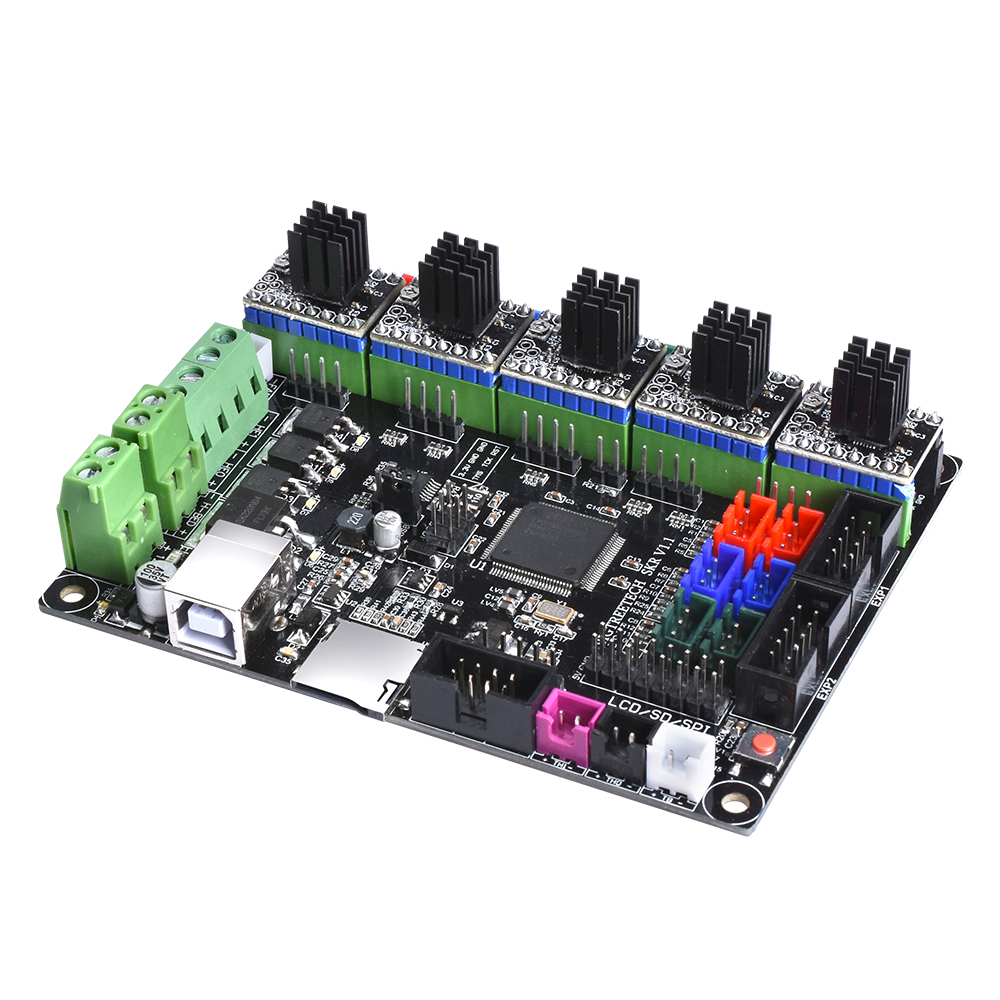

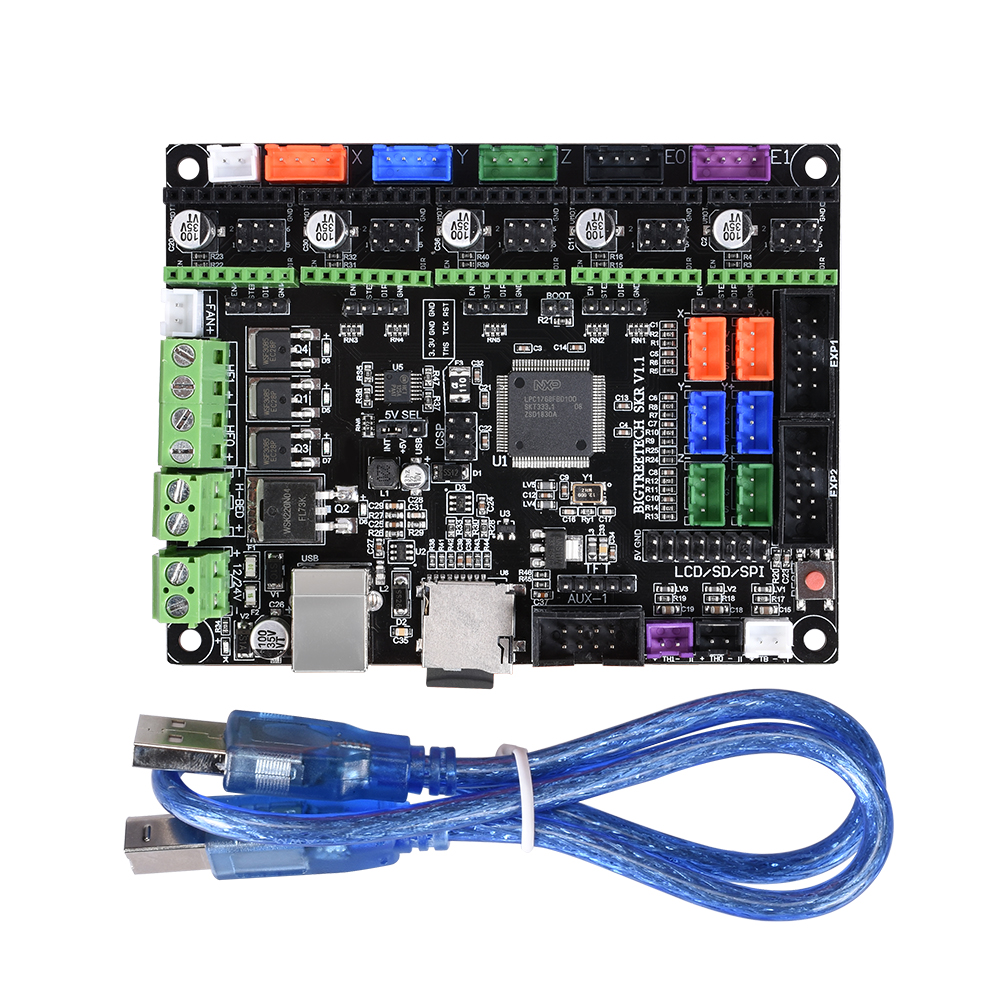

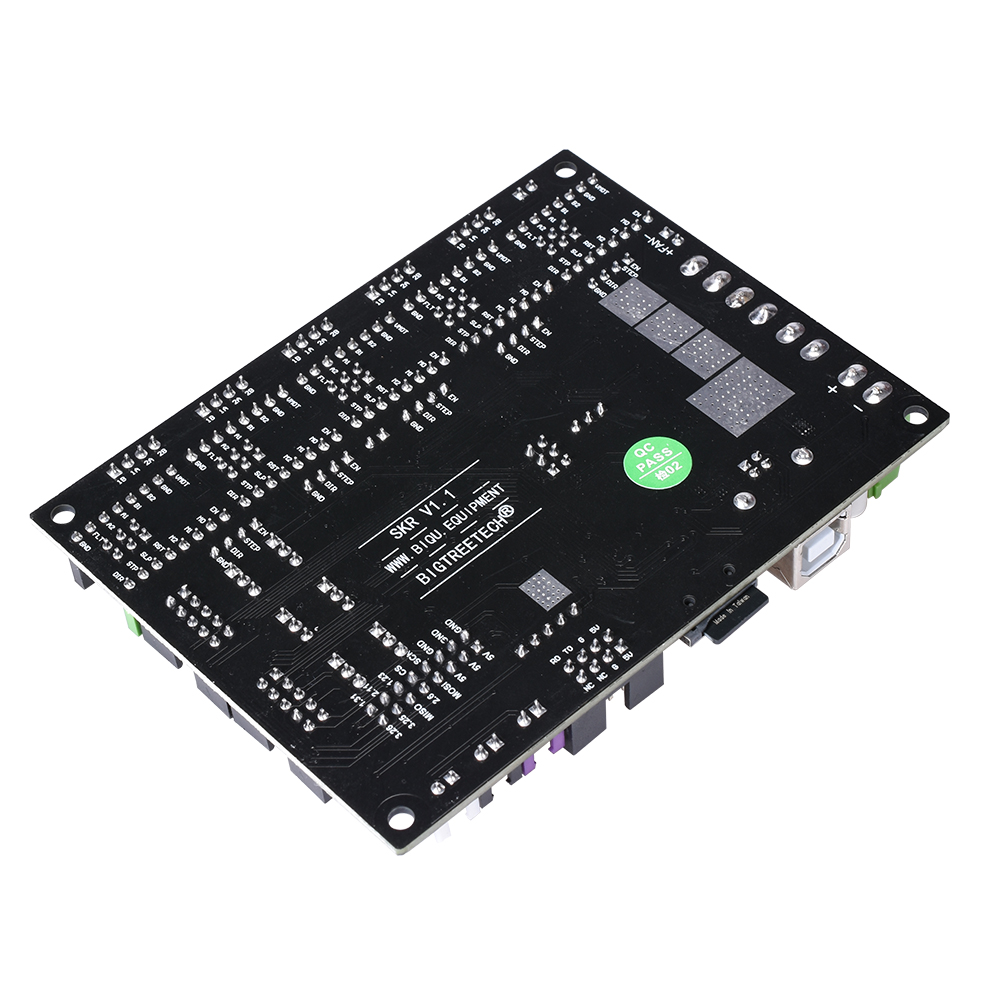

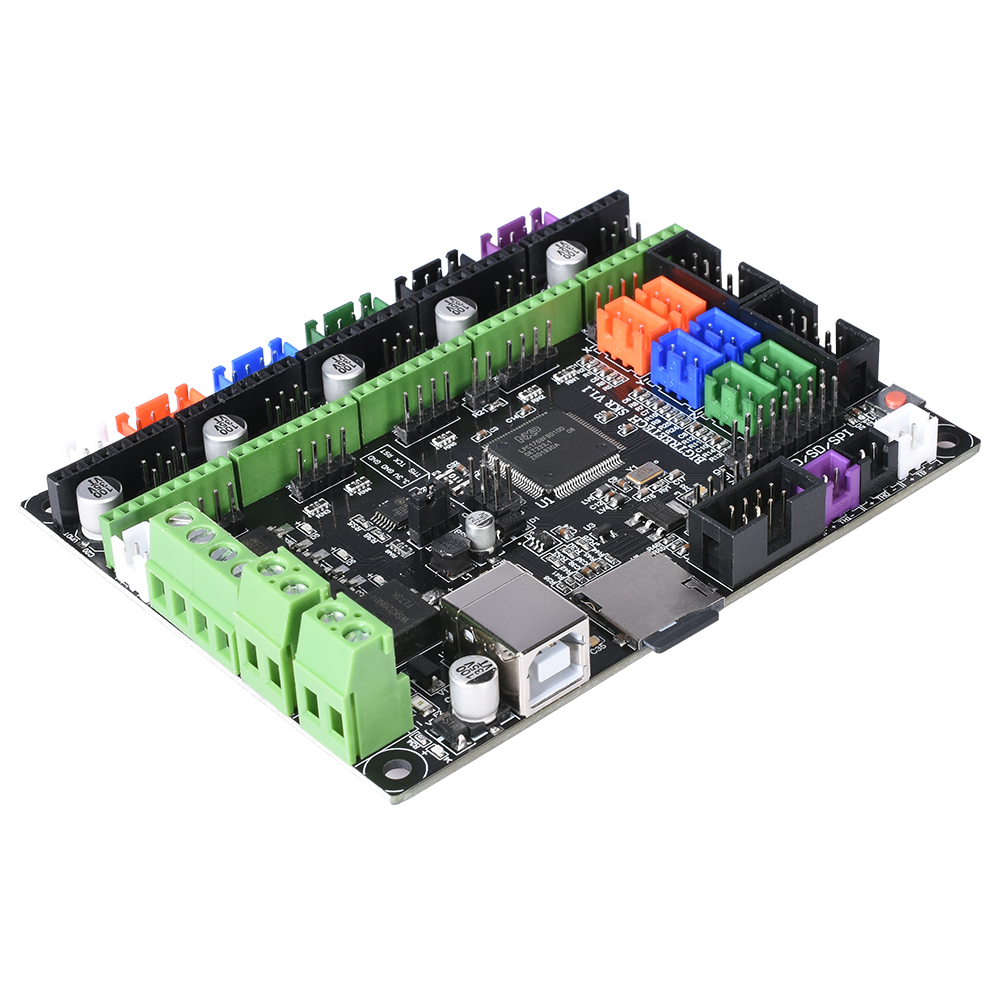

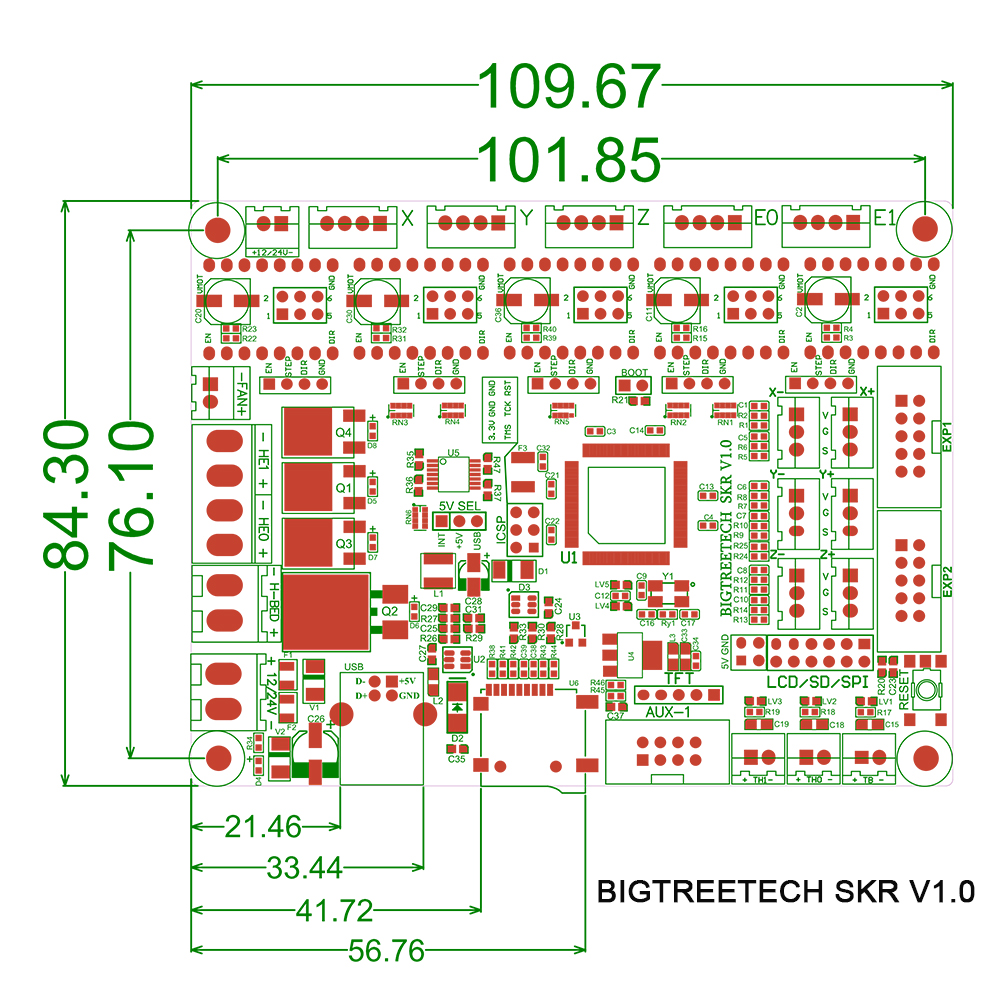

Что касается материнской платы:
Описание:
Основная плата SKR, особенно подходит для малых и средних принтеров.
Особенности:

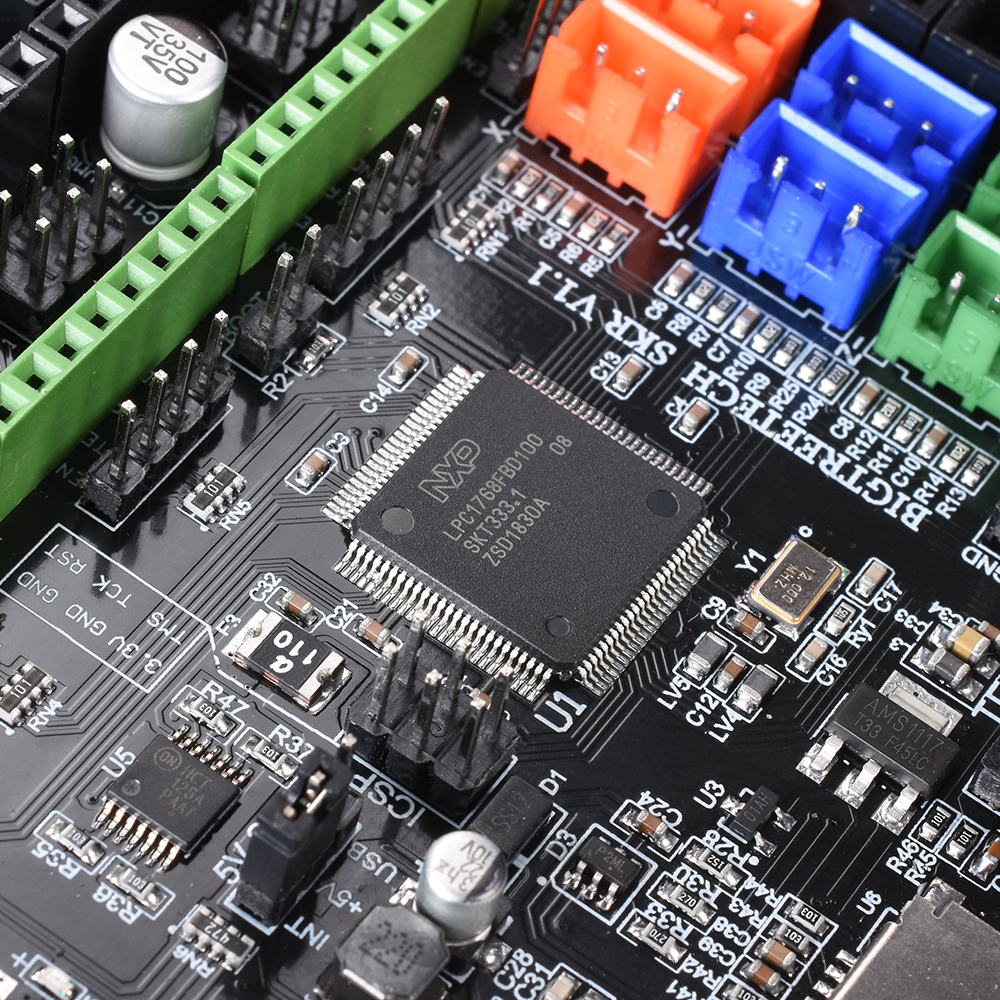

1) Мастер-чип ARC-класса Cortex-M3 серии LPC1768 с 32-битной основной частотой 100M Может быть значительно улучшен;
2) Оснащен высокомодульной прошивкой с открытым исходным кодом Smoothieware, удобной для пользователей DIY и вторичной разработки, не беспокойтесь о невозможности освоить основной код забот;
3) Используя мощные инструменты разработки, интегрированная среда разработки Keil MDK: поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, использование разработки на языке C, низкий порог разработки.
4) Проводка печатной платы является строгой и красивой и специализируется на оптимизации рассеивания тепла.
5) Использование выделенного чипа питания для поддержки потребляемой мощности 12-24В;
6) Приемлемый вход 24 В, ток парника может быть уменьшен до 1/4 при той же мощности, что эффективно решает проблему нагрева трубки парника MOS;
7) Дисплей поддержки: 2,8-дюймовый, 3,5-дюймовый цветной сенсорный экран, LCD12864 экран;
8) Система поддерживает китайский упрощенный китайский, английский и другие языки, которые можно переключать самостоятельно;
9) Обновите прошивку с помощью SD-карты, с которой легко и удобно работать;
10) Используйте файл конфигурации для установки режима тока возбуждения, избегайте ручной регулировки тока, чтобы привод горелки был удобным, безопасным и надежным;
11) Высокопроизводительная трубка MOSFET для лучшего отвода тепла.
12) Вспомогательные функции: возобновление без отслеживания после отключения питания, разрядки накаливания и автоматического выключения.
Параметры:
- Микропроцессор: ARM Cortex-M3 CPU
- Входное напряжение: DC12V-DC24V 5A-15A
- Мотор Драйвер: Поддерживает TMC2208, TMC2130, LV8729, DRV8825, A4988Etc. Может быть внешне подключен к двигателю
- Интерфейс привода Мотор: X, Y, Z, E0, E1, пять каналов (каждый канал имеет расширяемый интерфейс), до 256 подразделений
- Интерфейс датчика температуры: TH0, TH1, TB, 3 канала 100K NTC (тепловое сопротивление) Дисплей: 2,8-дюймовый TFT, 3,5-дюймовый TFT, LCD12864
- Интерфейс связи с ПК: квадратный USB, простота подключения и отключения, скорость передачи данных 115200
- Поддержка формата файла: G-код
- Структура машины поддержки: XYZ, дельта, коссель, Ultimaker, corexy
- Рекомендуемое программное обеспечение: Cura, Simplify3D, pronterface, Repetier-host, Makerware
Используя метод:
1. После включения материнской платы SKR загорится красный индикатор D4 в левом нижнем углу, указывая на то, что блок питания в норме; Середина платы 5V SEL является концом выбора источника питания;
1) при использовании USB для питания материнской платы следует использовать короткое замыкание крышка для подключения + 5 В и ножек USB;
2) при использовании источника питания 12 В - 24 В короткое замыкание крышка должно использоваться для подключения контактов + 5 В и INT;
Примечание: он может быть одновременно подключен как к [12 В, 24 В], так и к USB. Короткое замыкание крышка должно использоваться для подключения + 5 В и INT в процессе печати.
2. Материнская плата SKR через интерфейс [USB] и связь с ПК, необходимо установить драйвер для нормального использования.
1) Установка драйвера Smoothieware-USB-driver-v1.1. Драйверы доступны на веб-сайте с открытым исходным кодом по адресу
https://smoothieware.org/windows-drivers
2) Откройте на компьютере «диспетчер устройств», и вы увидите номер COM асинхронного коммуникационного порта «smoothieboard USB Serial».
3. Описание прошивки материнской платы SKR
Материнская плата будет оснащена встроенным программным обеспечением (модель I3) для тестирования, которое можно использовать напрямую или изменять в соответствии с вашими потребностями.
1) Метод доступа к прошивке материнской платы SKR:
Войдите на сайт с открытым исходным кодом, чтобы загрузить:
https://github.com/Smoothieware/Smoothieware
2) Способ обновления прошивки материнской платы SKR
Выберите файл, подходящий для вашей модели, из загруженного пакета прошивки и скопируйте его в корневой каталог SD, включая:
①firmware. бен (все, что может быть решено на основе вашей собственной машины)
FileКонфигурационный файл config.txt (вы можете изменить конфигурацию в соответствии со своими потребностями)
подробная информация о файле конфигурации можно ссылаться на веб-адрес с открытым исходным кодом: https://smoothieware.org/configuration-options
Замечания:
0. У нас есть маленькая SD-карта для каждой материнской платы. Имена файлов не могут быть изменены на SD-карте. Имена файлов не могут быть изменены, прошивка. корзина должна быть в нижнем регистре.
1. 5V SEL материнской платы должны соединить контакты INT и 5V контактов перед печатью (то есть, питание 12 В - 24 В должно быть подключено к материнской плате перед печатью);
2. Приемная мощность платы горячего слоя должна быть меньше или равна 110 Вт (то есть сопротивление горячего слоя превышает 1,3 Ом), если с горячим слоем высокой мощности приходится на внешнюю тепловую плиту с расширением;
3. Процесс подключения и вождения подключаемого модуля должен выполняться при условии сбоя питания. Питание можно включить после проверки правильности подключения линии и правильной установки накопителя, чтобы избежать неправильного подключения линии к перегреву материнской платы и накопителя и вызвать ненужные потери;
4. Если вы хотите изменить файл конфигурации, сделайте резервную копию заводского файла конфигурации, чтобы записать номер контакта каждой части микросхемы, а затем внесите изменения в новый файл конфигурации.
| Основные | |
|---|---|
| Страна производитель | Китай |
| Состояние | Новое |
| Габаритные размеры | |
| Вес | 0.051 |
| Дополнительные характеристики | |
| Категория | Электроника |
| Подкатегория | 3D принтеры и принадлежности |
| Тип | Наборы модулей для 3D принтера |
- Цена: 5 915 руб.
- Возможности поставок: 100 шт./месяц
- Способ упаковки: Стандартная упаковка для почтовых отправлений
