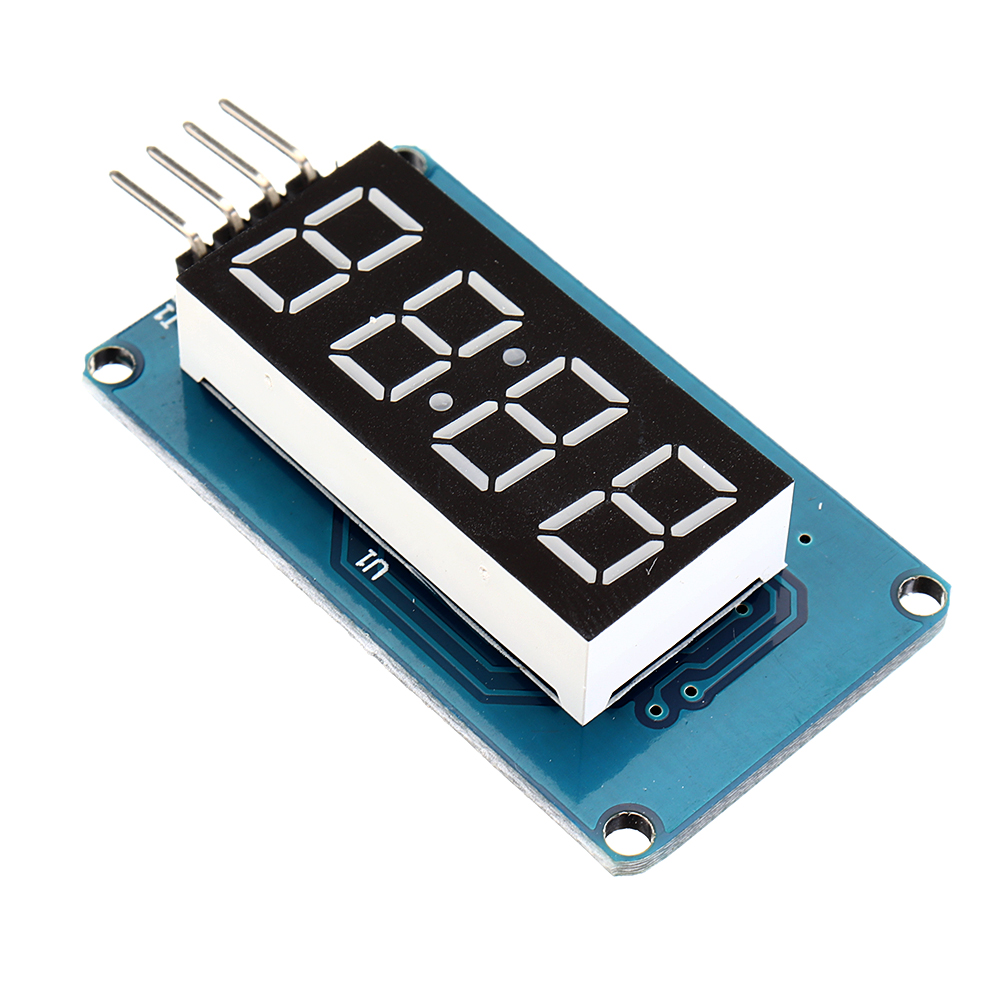

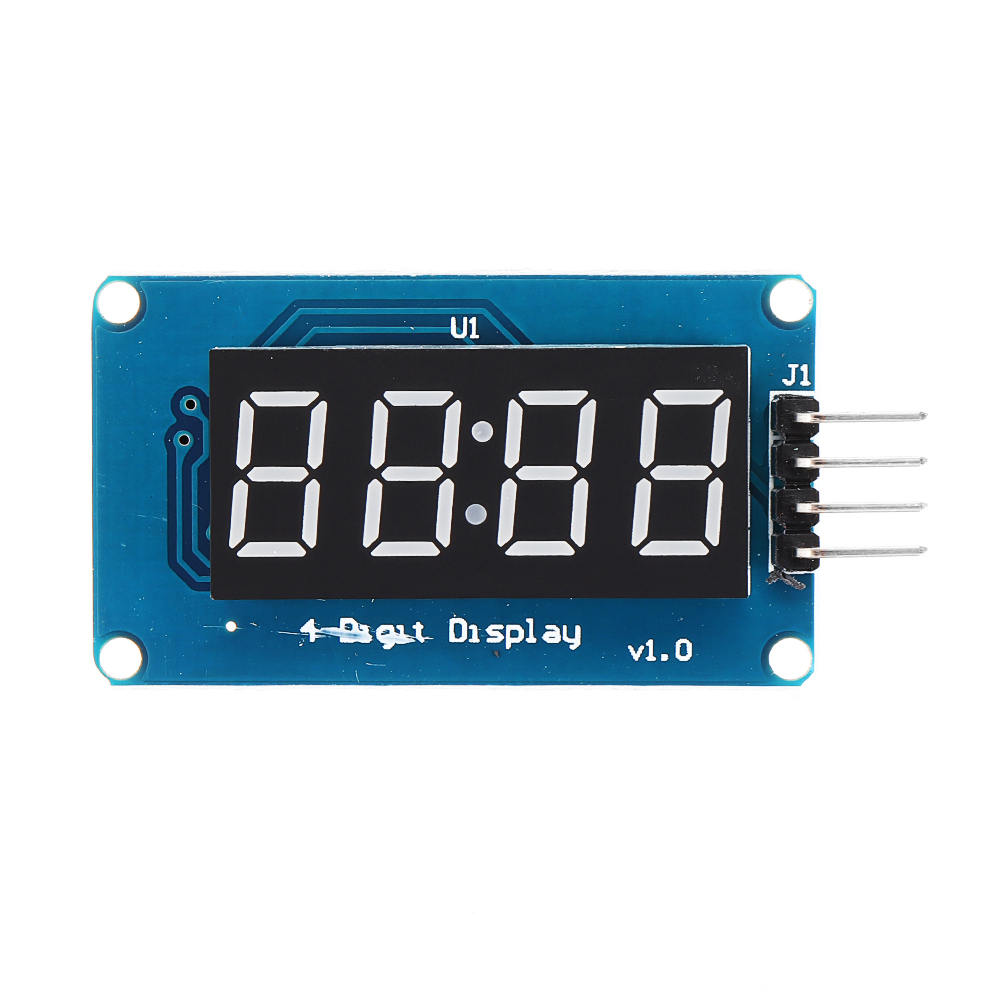

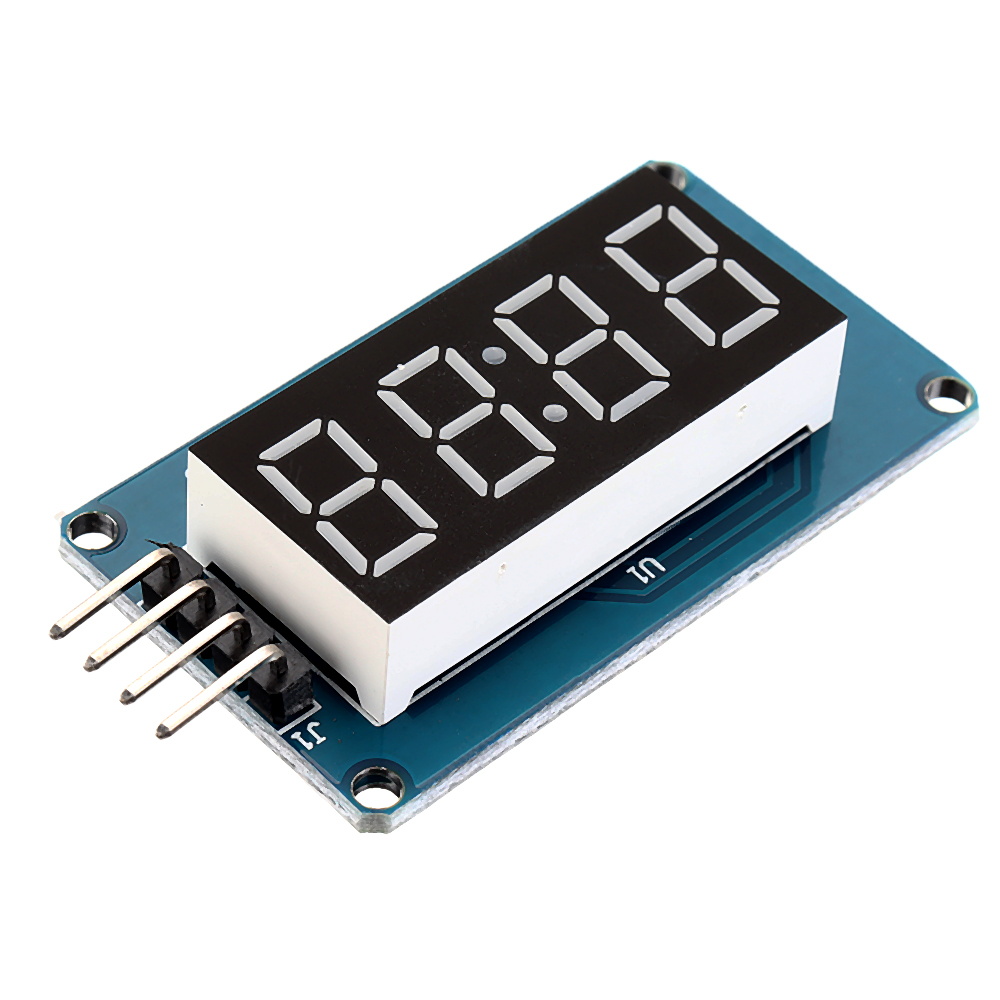

20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 2
20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 3
20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 2
20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 2
20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 3
  • 20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop, фото 2
Описание
Характеристики
Информация для заказа
20 шт. TM1637 4-битный цифровой LED Дисплей Модуль 7 Сегмент 0.36 дюймов КРАСНЫЙ Анод Трубка Четыре Последовательный Драйвер Платы Для  - 1TopShop
Введение:

Модуль представляет собой 12-контактный дисплейный модуль с 4-точечной обычной цифровой трубкой (0,36 дюйма) с тактовой точкой. Чип драйвера TM1637. Требуются только 2 сигнальные линии, чтобы MCU мог управлять 4-битной 8-сегментной цифровой трубкой.
Особенности:
Цифровая трубка: 4-значный общий анод с 0,36-дюймовой цифровой трубкой с контрольной точкой, выделенной красным
Позиционирующее отверстие: 4 M2 отверстия для позиционирования винта, диаметр отверстия составляет 2,2 мм, что позволяет легко устанавливать и позиционировать модуль и реализовывать комбинацию модулей
Цифровая трубка 8-уровневая регулировка оттенков серого
Уровень интерфейса управления может быть 5V или 3,3 В

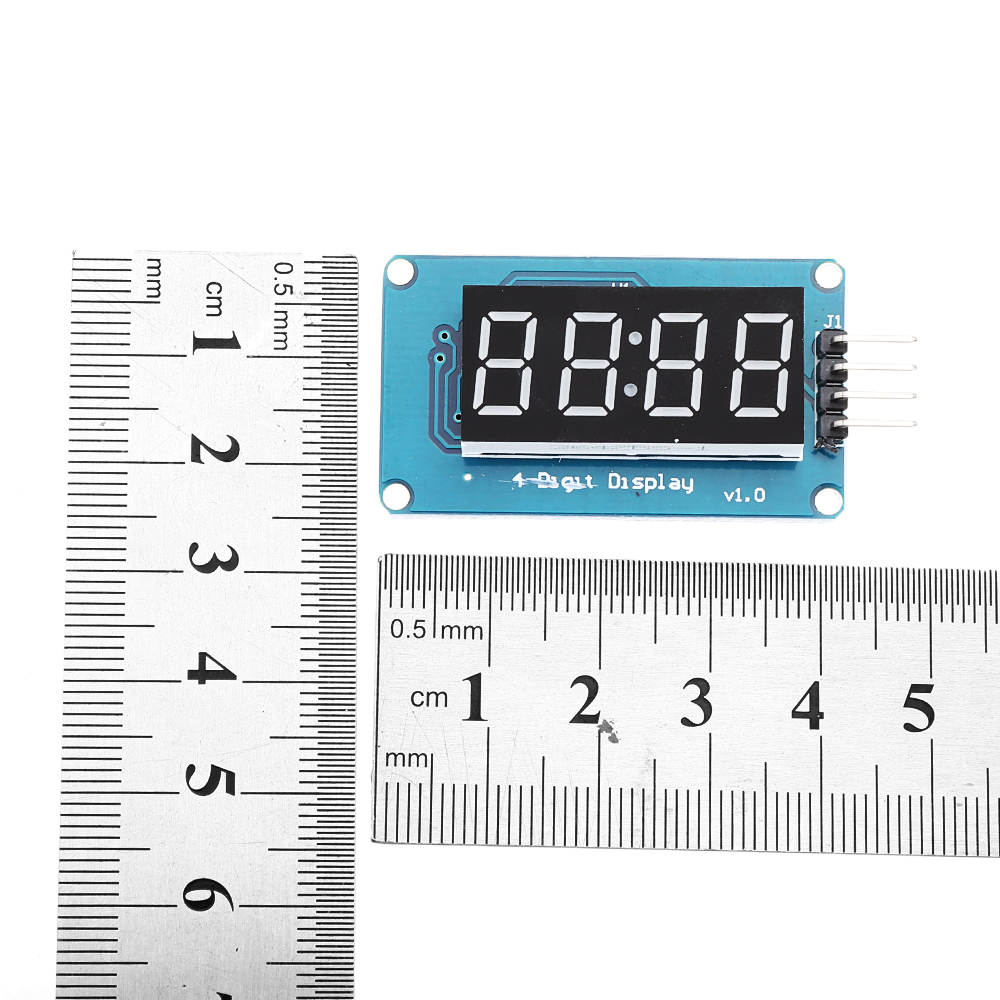

Размер: 42 x 24 x 12 мм
Вес: 8 г
проектМинимальное значениеТипичное значениемаксимальнаяЕд. изм
напряжение3.355.5VDC
Ток (@ 5 В)-3080мА

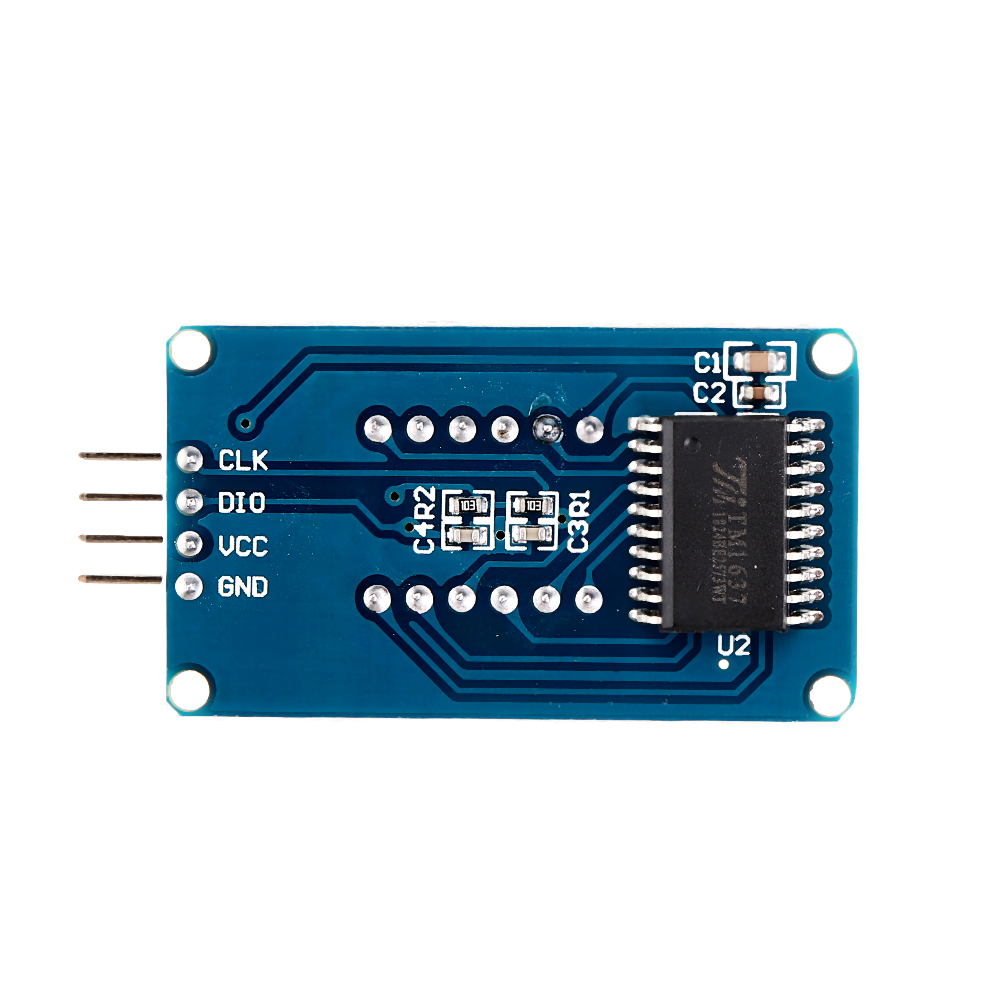

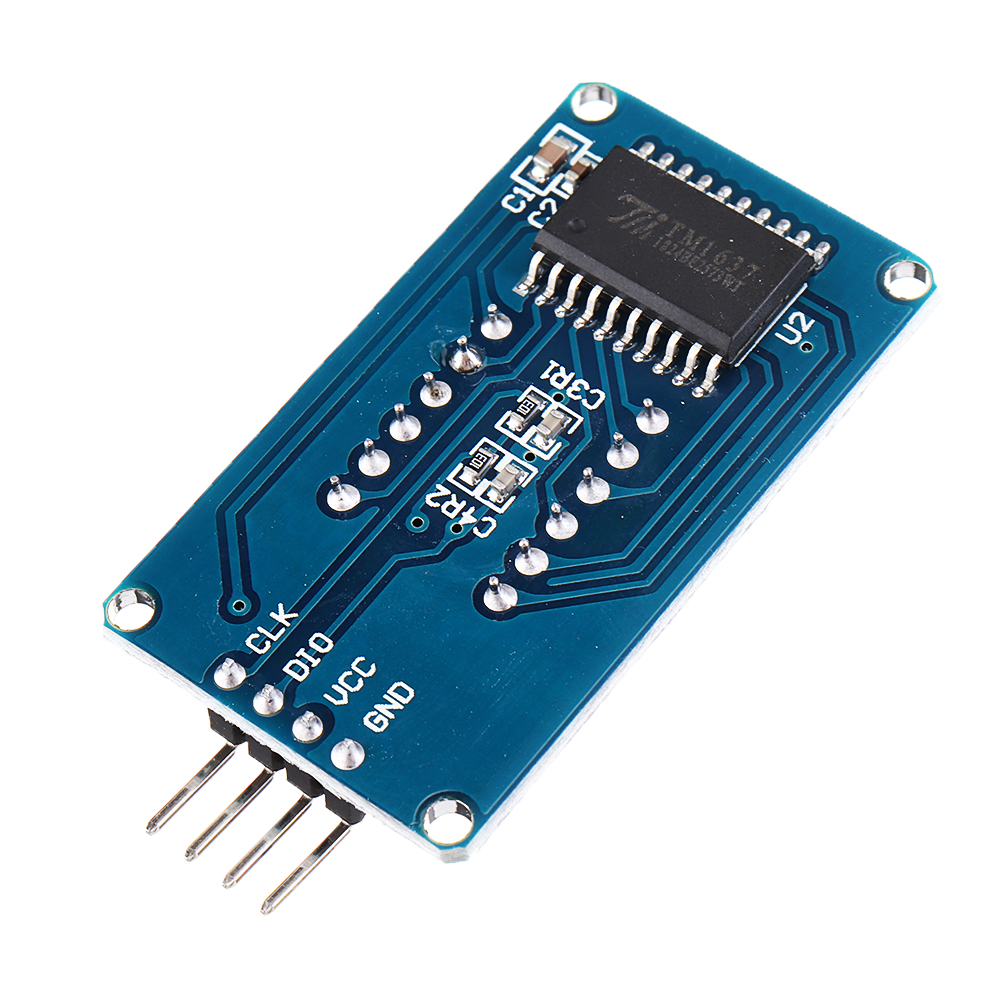

Pin Описание:
GND - земля
VCC - источник питания
DIO - контакт ввода и вывода данных
CLK - вывод тактового сигнала
Обзор библиотечных процедур:
1. Дисплей Часы: используйте таймер 1 микроконтроллера на материнской плате для измерения времени и отображения 4-значного числа.
2. Поток чисел: 0 ~ 9, A, b, C, d, E, F и другие 16 символов проходят справа налево.
3. Секундомер: используйте таймер 1 MCU на материнской плате для измерения времени и используйте кнопку для реализации функции секундомера.
Экспериментальное оборудование:
Совместимая материнская плата Catduino (не знакомая с аппаратным обеспечением с открытым исходным кодом, понимаемая как плата разработки микроконтроллера Atmega328P) и кабель mini USB;
1 4-значный цифровой дисплейный модуль трубки;
4 линии DuPont между штекерами и штекерами для подключения интерфейса управления модулем и платой разработки Catduino;
Экспериментальная процедура:
1. Используйте 4-значный цифровой дисплейный модуль DuPont линии «мама-мама», подключенный к Catduino, как показано в следующей таблице и на рисунке.

Catduinoкабель4-значный цифровой дисплейный модуль
GNDчерная линияGND
5VКрасная линияVCC
D2Желтая линияDIO
D3белая линияCLK
2. Подключите Catduino с мини-USB. Если вы используете материнскую плату в первый раз, ее USB-драйвер для последовательного порта может найти драйверы USB из драйверов в каталоге IDE.
3. Откройте IDE и нажмите кнопку «Открыть» на панели инструментов, чтобы открыть процедуру NumberFlow в DigitalTube.
Выберите последовательный порт, название платы, нажмите кнопку записи, вы можете записать. Эта процедура может заставить 16 символов из 0 ~ 9, A, b, C, d, E, F и т. Д. Проходить справа налево.
Функция настройки шкалы яркости цифровой трубки - это функция set () в классе TM1637, а входной параметр - 0 ~ 7. Чем больше число, тем выше яркость.

Пакет включает в себя:

20 х TM1637 4-битных цифровых модуля LED Дисплей












Основные
Страна производительКитай
СостояниеНовое
Дополнительные характеристики
Категорияэлектроника
Подкатегориямодуль платы для Arduino
ТипЭкран дисплея
Вес0.2
