Плата контроллера BIGTREETECH SKR V1.3 + 5Pcs TMC2130 Драйверы Stepper Мотор + TFT3.5 Материнская плата с сенсорным экраном Набор для 3D-принтера - 1TopShop

Заметка: драйвер, включенный в этот комплект, находится в обычном режиме без сварки

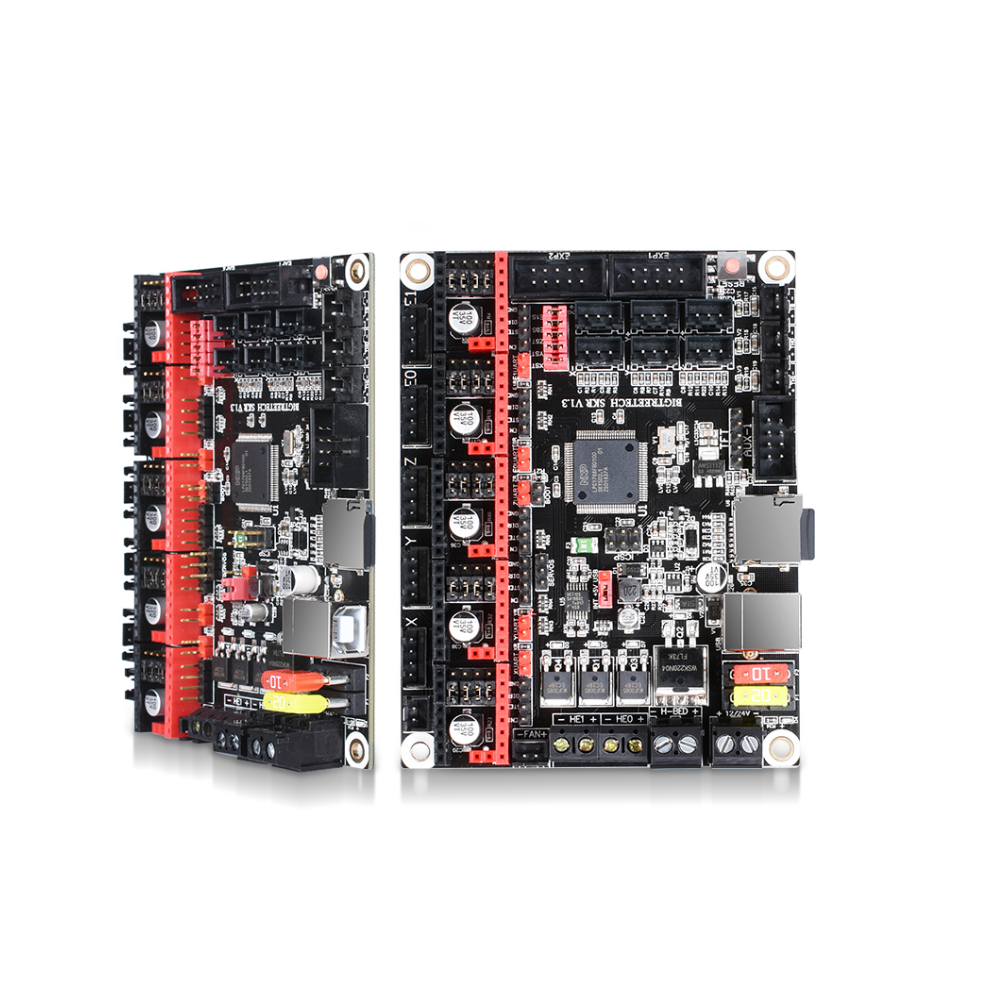

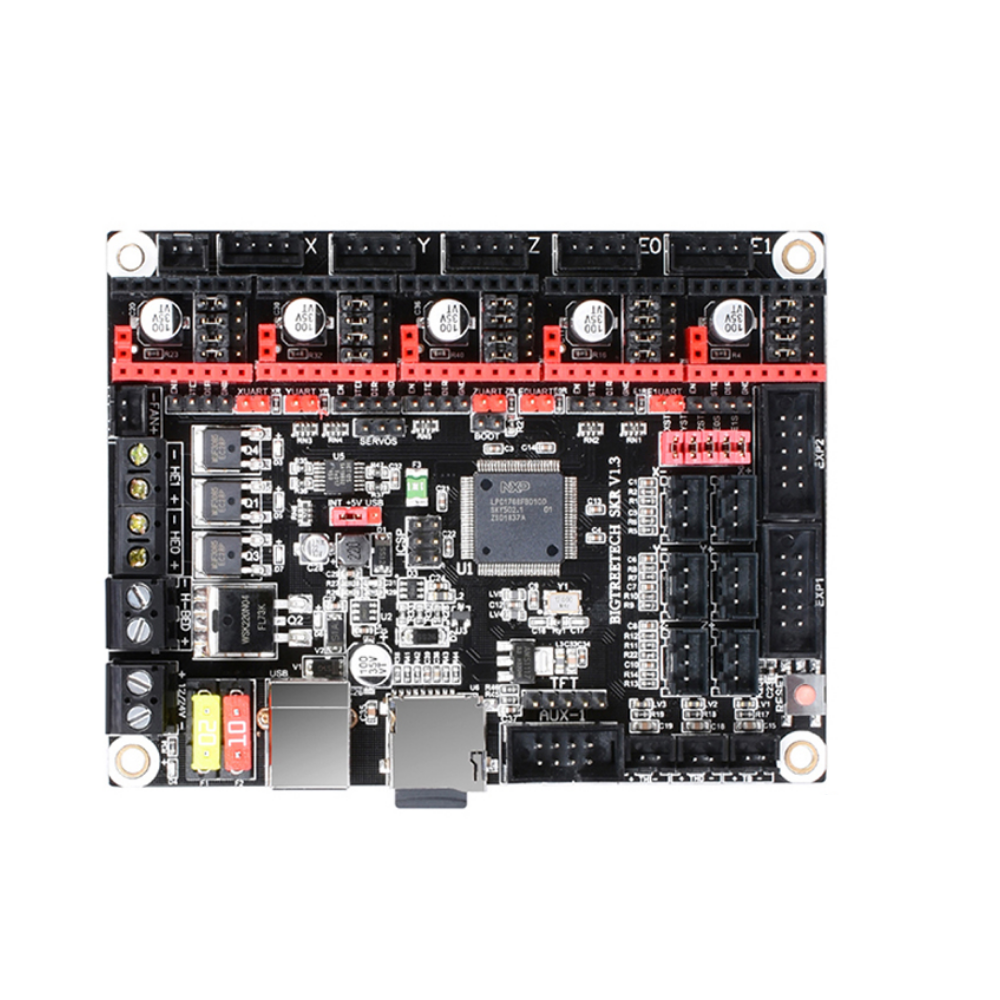

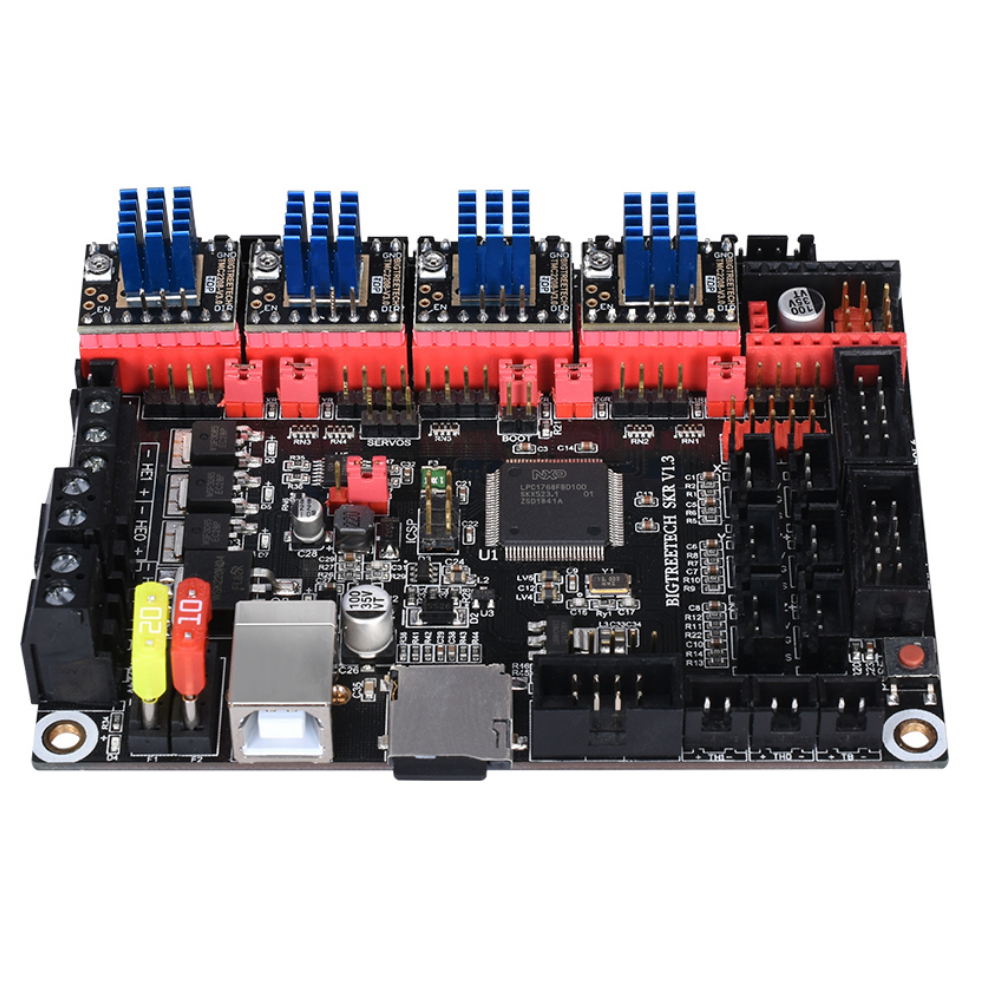

BIGTREETECH SKR V1.3:

- 32-битная плата управления процессором Master Chip LPC1768
- Поддержка режима работы: TMC2208 UART & TMC2130 SPI ,, до 256 подразделений
- Поддержка автоматического выравнивания кровати Датчик: BLTouch
- Микропроцессор: ARM Cortex-M3 CPU
- Входное напряжение: DC12V-DC24V 5A-15A

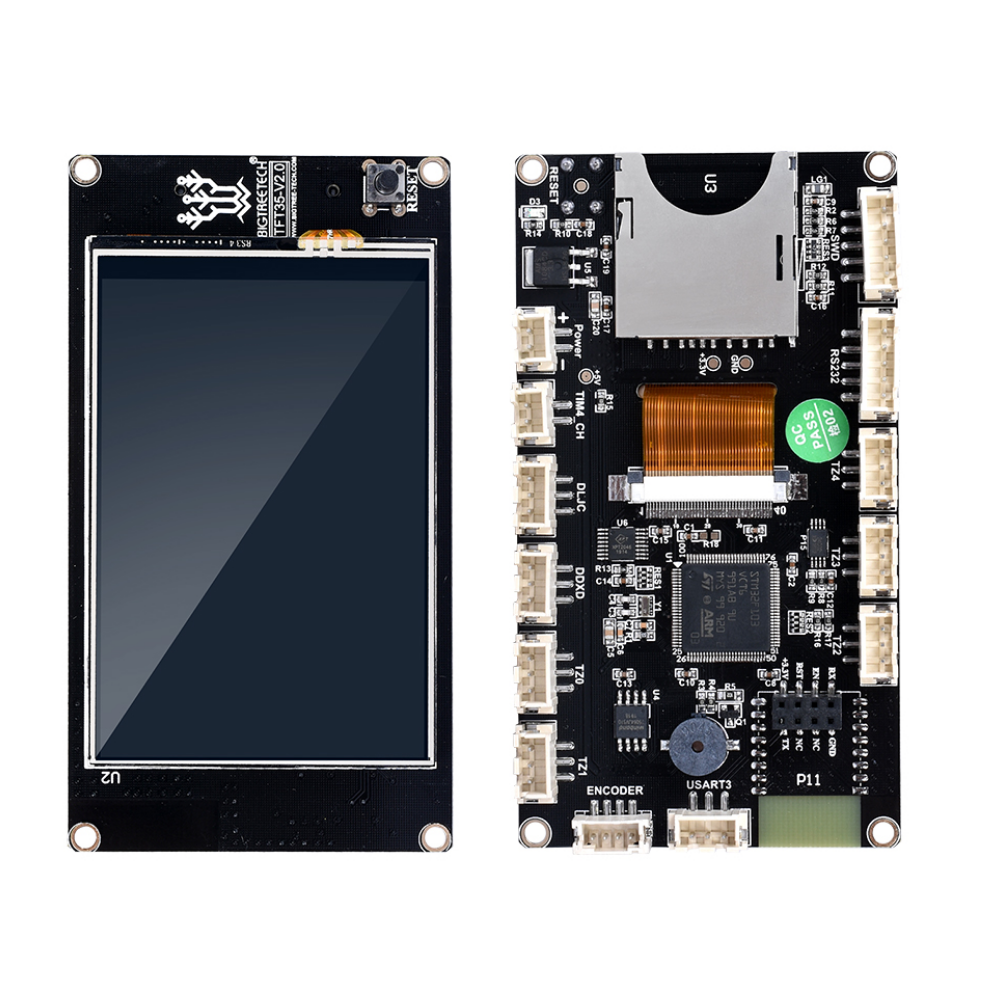

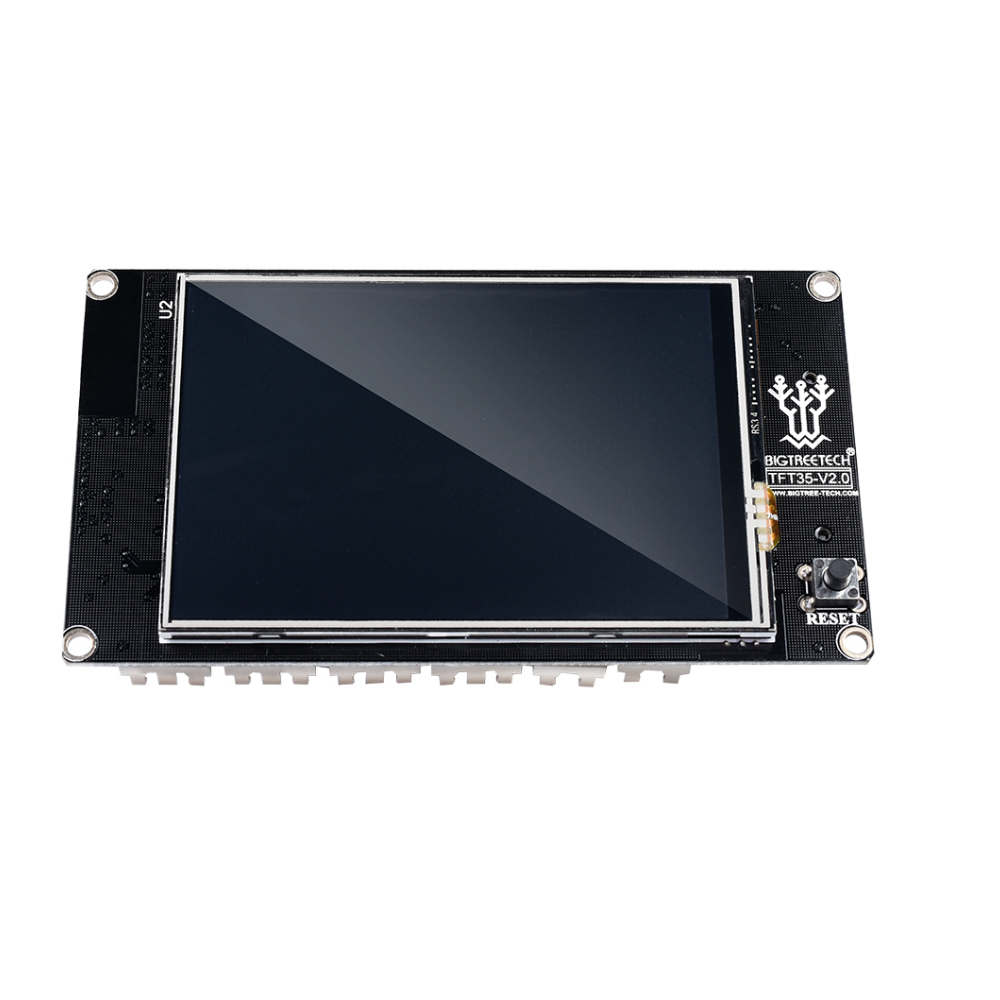

TFT3.5 сенсорный экран:

- чип ARM Cortex-M3 серии STM32F103VCT6 с 32-разрядным процессором 72 МГц;
- Интегрировать среду разработки Keil MDK5 с основными инструментами разработки; Поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, разработка языка C, низкий порог разработки;
- Обновление и настройка прошивки с SD-карты, простота в эксплуатации;
- Поддержка серийного Wi-Fi
- Поддержка функций отключения питания, непрерывного воспроизведения, обнаружения отказа материала, выключения и т. Д.

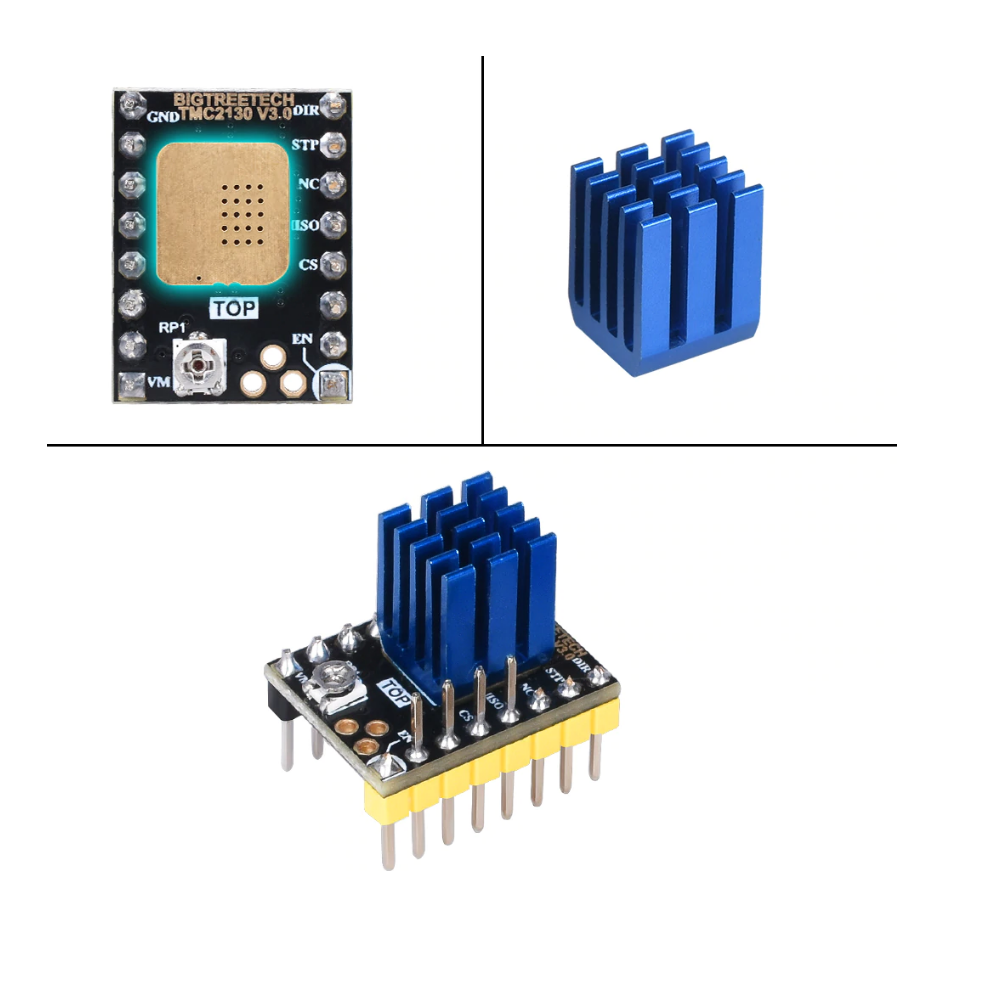

TMC2130 V3.0

- Конфигурация: CFG
- Микрошагы: до 1/256
- MicroPlyer: 1/256
- Логическое напряжение VI0: 3-5 В
- Мотор Напряжение: 5,5-46 В
- Мотор Фазовый ток: 1.2A RMS, 2,5 A Peak

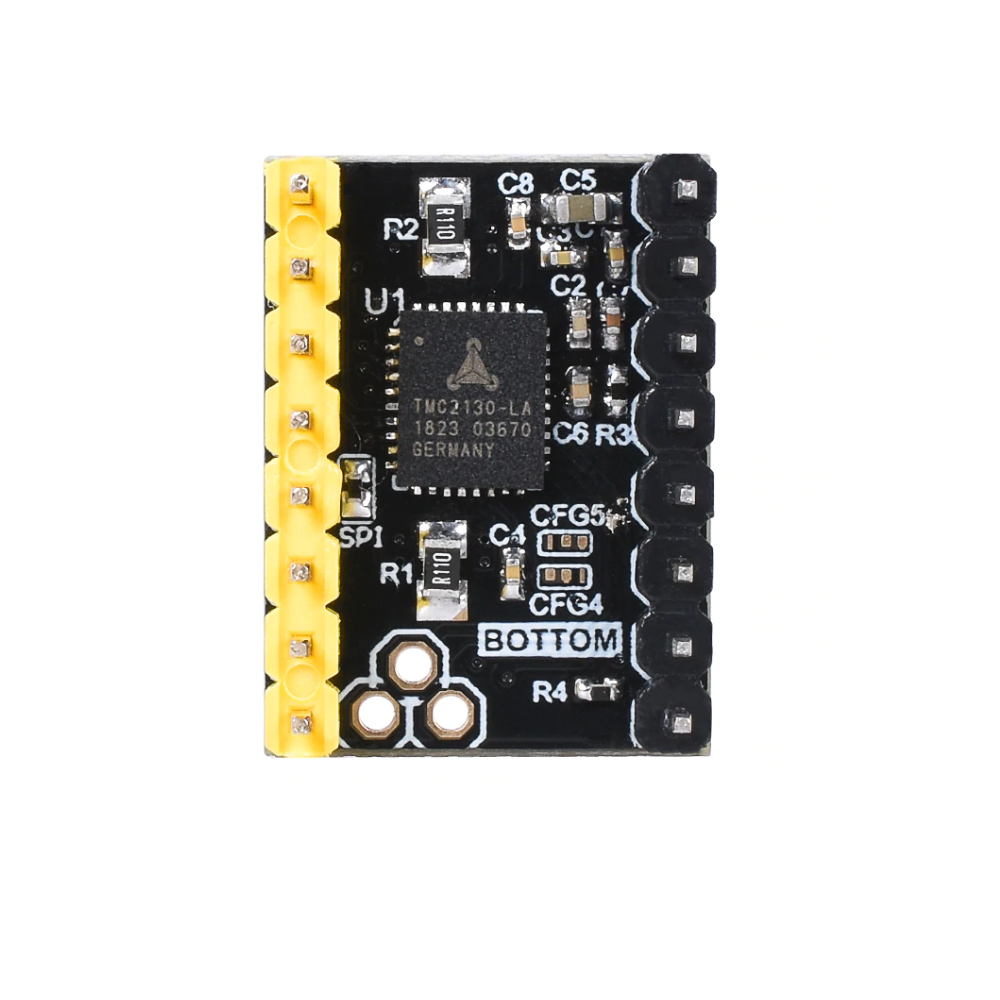

- DIY Опция 2130 V3.0 не подключена и требует от вас пайки при использовании режима SPI, в противном случае шаговый двигатель является обычной рабочей моделью
- Метод сварки: Сварка CFG4 с GND, CFG5 с VCC (Пожалуйста, добавьте провод TMC2130 вместе, если вам нужно использовать модель SPI)


BIGTREETECH SKR V1.3 GitHub / Руководство:

https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3

https://dropbox.com/s/x3cgq7tqbhk2yfd/SKR%20V1.3-Instructions.pdf?dl=0



Больше информации о TMC2130 V3.0:

https://github.com/bigtreetech/BIGTREETECH-TMC2130-V3.0

Только прошивка Marlin может продемонстрировать полную функциональность SKR V1.3.

https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3/tree/master/firmware/smoothieware%2BTFT35

Руководство TFT3.5:

https://github.com/bigtreetech/BIGTREETECH-TFT35-V2.0/blob/master/TFT3.5-V2.0%20manual.docx

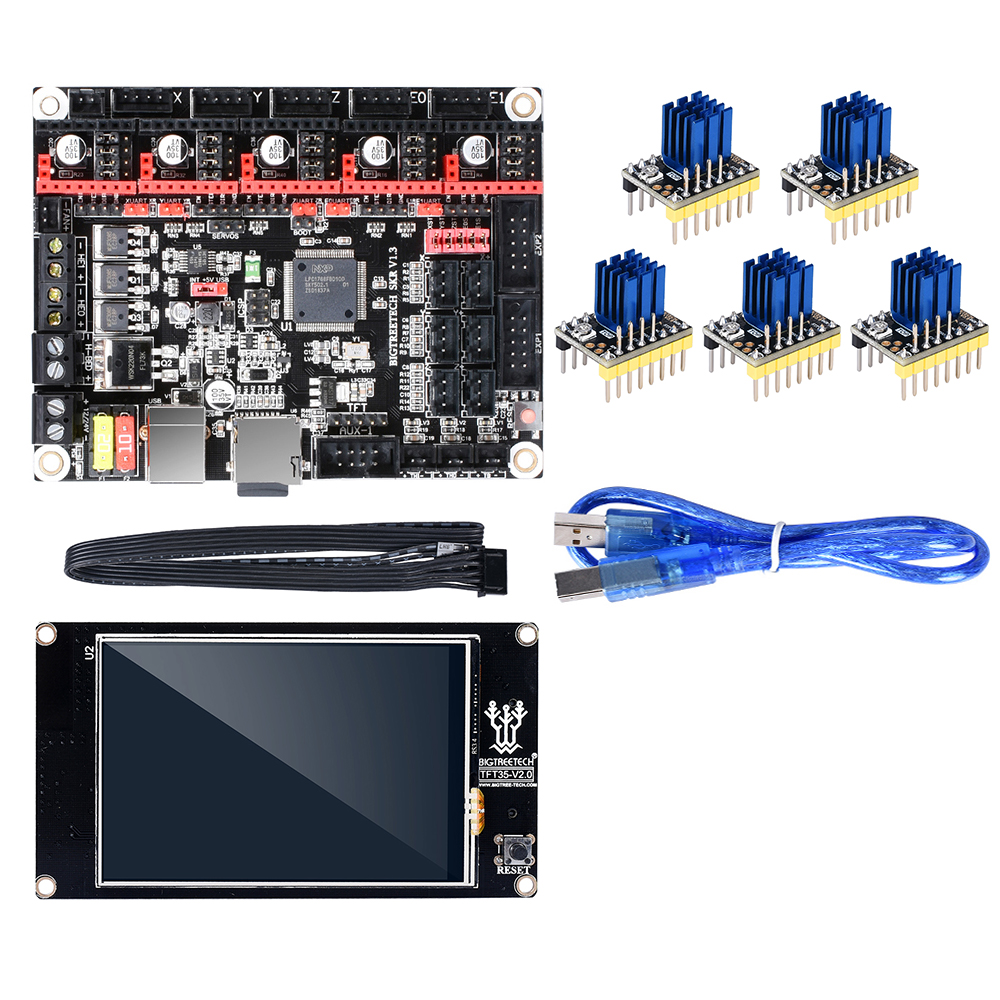

В комплект поставки входят:

1x BIGTREETECH SKR V1.3 Контрольная панель
1x TFT3.5 сенсорный экран
5x TMC2130 V3.0









Основные
Страна производительКитай
СостояниеНовое
Дополнительные характеристики
Категорияэлектроника
Подкатегория3d принтер и расходные материалы
ТипНаборы модулей для 3D принтера
Вес0.318
